密度繼電器高低溫試驗校驗方法

    密度繼電器高低溫試驗是密度繼電器進廠驗收試驗之一，往往開關廠家沒有專業廠家的檢測設備，本文根據密度繼電器雙金屬片溫度補償?shù)墓ぷ髟?，提出另一種較為簡易的檢測方法
   密度繼電器高低溫試驗是密度繼電器進廠驗收試驗之一，往往開關廠家沒有專業廠家的檢測設備，如有些高低檢驗箱沒有觀察窗，讀數時需打開箱門，這樣會造成溫度有波動，讀數不，校驗密度表的儀器精度和密度繼電器內SF6的純度等等都會影響密度繼電器的讀數；同時采用這種試驗方法不僅耗能，而且試驗效率又低。根據密度繼電器雙金屬片溫度補償?shù)墓ぷ髟?，提出另一種較為簡易的檢測方法。根據氣體密度公式ρ＝ P V / T 可以看出，ρ / V(contast)＝P/T， 因此密度是壓力和溫度(雙變量)的函數。溫度升高，則壓力相應增大；溫度減小，則壓力相應減小(以上指一般壓力表的指示值)。密度繼電器氣體溫度

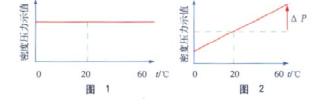

發生變化，表計指針的示值在容許的誤差精度范圍內不變，見圖 1。
密度繼電器若不考慮雙金屬片的溫度補償，在溫度升高(或降低)的情況下，氣體壓力增大(或減小)，指針示值將會增大(或減小)，見圖2。

保持恒定壓力，在溫度升高(或降低)的情況下，在密度繼電器雙金屬片的溫度補償作用下，指針示值將會減小(或增大)，見圖3和圖4。WIKA 公司利用Doring 物理學家的理論開發了計算程序，試驗出的數據在程序計算數值的范圍內，則該表的精度合格，計算方法具體為：密度繼電器在20 ℃的精度是1%，在－20 ℃和60 ℃的精度是2.5%，而密度繼電器精度服從線性關系見圖5，待求解x的某一溫度下的密度繼電器精度計算公式


   舉例：若開關產品氣體報警壓力為0.35 MPa，若在50 ℃做高溫試驗， 50 ℃精度T的計算方法T ＝1% ＋│50 －20 │/ │60 －20 │×(2.5% －1%)＝2.125%
單位壓力的公差值s＝1 MPa Tx這種校驗方法是根據密度繼電器的原理延伸出來的，計算和試驗相結合，不僅保證密度繼電器的度，而且效率較高，同時耗能大大減少，是開關廠家校驗密度繼電器的好方法
