電磁振動給料機通常是一個雙質點的強迫振動系統，的工作特性取決于運動學和動力學的參數。電磁振動給料機的主要結構特點是利用機械共振原理，以較小的消耗功率產生較大的機械效能。為了保證電振給科機在既定的參數下穩定地工作，必須對電振給料機的振動系統進行計算。

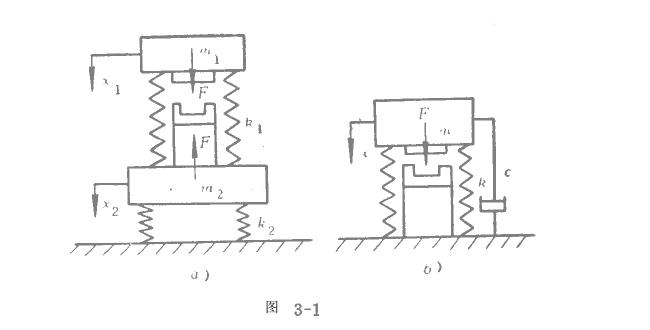

電磁振動給料機的結構經過簡化，可以看作是一個雙自由度的雙質點強迫振動系統，其原理如圖3—1(d)。圖中中稱為前質量(或有效質量)，它包括槽體以及與槽體相連接的聯接叉、銜鐵等。m2稱為后質量(或平衡質量)，它包括激振器的殼體、配重、鐵芯、線圈等。激振器的主彈簧分屆于m1和m2，其質量分配在下面還要述及。

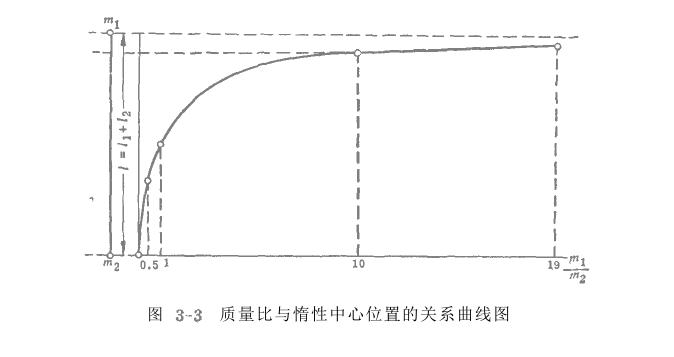

在各種歷星比值情況下，雙質點預勸系統的情性干心晌位置如圖3—3所示?？梢哉J(rèn)為：由雙質量組成的電磁振動給料機，在振動過程中，其前后質量的位移(單振幅)是與其質量成反比的。








根據式(3-7)計算的結果與實測的數據是很接近的。在電磁振動給科機的設計中，當激振頻率為50赫芝時，槽體的雙振幅一般取1-2毫米；不過，因受第二章中所述的機械指數及值的限制，多取雙振幅A＝1.5毫米，單振幅為0.75毫米。前質量m1與后質量m2的比值選取，分兩種情況，一種是激振器的主彈簧為板彈簧的，另一種是螺旋彈簧的。在前單振幅a1，不變的情況下，如果把后質量取得大些，即可減小后單振幅為2；這樣，也就減小了板彈簧的撓度，位板彈簧的彎曲應力相應地減小。（正航儀器編纂）http://www.huacao1996.com
