制冷裝置的換熱設備除了冷凝器和蒸發器外，為了提高制冷裝置工作效率或達到所需的低溫，還有其他一些換熱設備，如再冷卻器、回?zé)崞?、中間冷卻器和冷凝－蒸發器。
一、再冷卻器
作用：使冷凝后的液態制冷劑達到一定的再冷度，以減小節流損失，提高制冷能力和有利于液態制冷劑輸送。
如圖為套管式氨再冷卻器。冷卻水在內管中自下而上流動，氨液在內管外部環形空間中自上而下流動。這種與冷凝器分離的再冷卻器，一則可以使之進行強迫對流換熱，再則可使冷卻水與氨液之間呈逆流式熱交換，因此再冷能力強。






二、回?zé)崞?/strong>
回?zé)崞魇侵阜锇褐评溲b置中使節流裝置前制冷劑液體與蒸發器出口制冷劑蒸汽進行換熱的氣液熱交換器。
作用：（1）對于R12、R134a和R502等，通過回?zé)崽岣咧评鋭┭b置的制冷系數；（2）使得節流裝置前制冷劑液體再冷；（3）使蒸發器出口制冷劑蒸汽中夾帶的液體氣化，以提高制冷壓縮機的效率和防止壓縮機液擊。
對于大中型制冷裝置多采用盤管式回?zé)崞鳎?.5～15 kW容量的制冷裝置可采用套管式和繞管式。對于電冰箱等小型制冷裝置，將供液管和吸氣管綁在一起或并行焊接在一起，或?qū)⒆鳛楣?jié)流裝置的毛細管同吸氣管綁在一起，或者直接插入吸氣管中，構成最簡單的回?zé)崞鳌?br /> 盤管式回?zé)崞魅鐖D所示。回?zé)崞魍鈿殇撝茍A筒，內裝銅制螺旋盤管。來自冷凝器的高壓高溫制冷劑液體在血管內流動，而來自蒸發器的低壓低溫制冷劑蒸氣則從盤管外部空間通過，使液體再冷卻。





三、中間冷卻器
中間冷卻器用于雙級壓縮制冷裝置，它的結構隨循環的形式而有所不同。

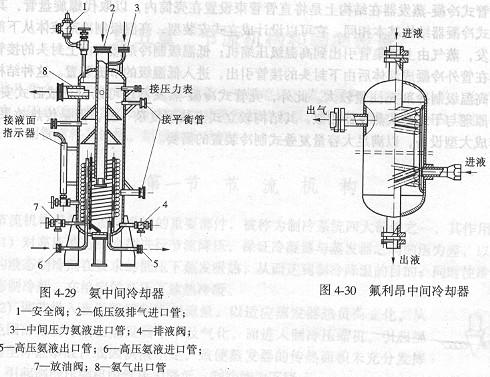

雙級壓縮氨制冷裝置采用中間完全冷卻，所以其中間冷卻器用來同時冷卻高壓氨液及低壓壓縮機排出的氨氣。氨中間冷卻器結構如圖。
低壓級壓縮機排氣經頂部的進氣管直接通入氨液中，冷卻后所蒸發的氨氣由上側接管流出，進入高壓級壓縮機的吸氣側。用于冷卻高壓氨液的盤管置于中間冷卻器的氨液中，其進出口一般經過下封頭伸到殼外。進氣管上部開有一個平衡孔，以防止中間冷卻器內氨液在停機后壓力升高時進入低壓級壓縮機排氣管。氨中間冷卻器中蒸氣流速一般取0.5 m/s，盤管內的高壓氨液流速取0.4～0.7 m/s，端部溫差取3～5℃，此時的傳熱系數為600～700 W/m2k。
雙級壓縮氟里昂制冷裝置采用中間不完全冷卻，所以其中間冷卻器只用來冷卻高壓制冷劑液體。氟里昂中間冷卻器結構如圖所示，比氨的簡單。高壓氟里昂液體由上部進入，在盤管內被冷卻后由下部流出。在中間壓力下氟里昂液體經節流后由右下方進入，蒸發的蒸氣由左上方流出，其流量由熱力膨脹閥來控制。氟里昂中間冷卻器的傳熱系數約為350～400 W/m2k。http://www.huacao1996.com
